取力器一般是连接传动轴或者直接跟齿轮泵相连，在欧洲、北美，由于取力器的设计多样，而种类繁多。取力器生产厂家（例如：意大利Hydrocar、PZB公司、美国Muncie公司等）在取力器输出端设计了不同的接口，满足不同类型的接口需求。常用的输出接口形式有：DIN 5462、SAE"B"2&4、SAE"C"2&4等，输出法兰形式一般是：DIN20、DIN10、SP1300、SP1400等。在欧洲DIN 5462接口非常常见，齿轮泵的生产厂家都会按照这个接口来设计，为了和取力器完美相接，省了中间的传动轴，减少了空间。

目前国内的取力器多数用在自卸车、消防车上，所以对取力器的要求比较单一。在欧洲、北美,由于特种车对取力器的要求很高，取力器生产厂家会设计多输出端的取力器，或者带离合器的取力器。

根据控制方式的不同，取力器的有机械控制、液压控制、气控、真空源控制、电控等操纵方式，其中气控比较常见。

根据动力输出形式的不同，通常可分为变速器侧部动力输出形式、变速器前部动力输出形式、变速器后部动力输出形式、发动机前部动力输出形式。

变速器侧部动力输出形式

一般是在变速器的中间轴某一档齿轮输出动力，或者由倒档凸轮输出动力，由于受结构的限制。这种动力输出方式仅仅能输出发动机最大功率的二分之一，最多也不会超过二分之一。故称之为部分功率输出，多用在自卸车、垃圾车、高空作业、起重机汽车及油罐车等，操纵可以手动机械操纵，也可以用气压、油压、电磁控制开关控制接合与断开，也可以用推拉软轴控制。

变速器前部动力输出形式

设置在变速器与离合器之间，可以取得发动机的最大功率，故称为全功率输出取力器。这种取力器的设计，必须重点考虑油温与润滑，必要时可加设强制润滑及冷却装置，这种结构使消防车的改装更方便。

变速器后部动力输出形式

大致可分为中间轴后端动力输出形式及第二轴后端动力输出形式。

1、中间轴后端动力输出形式

取力器直接固定在变速器的后端面上，在变速器中间抽的后端制作花键或者联接一个齿轮作为动力输出用，可取出发动机的最大功率。

2、第二轴动力输出形式

取力器固定在变速器的后端面上，在第二轴输出端加装一个齿轮作为动力输出，可以取得发动机最大功率，且转速可通过变速器的档位变化，但结构比较复杂，并且变速器的改动比较大。上述两种变速器后端动力输出，多用在消防车、混凝土搅拌车、输送泵车及铲车等上面。

发动机前部动力输出形式

一般从发动机前端曲轴皮带轮上用三角皮输出动力，带动取力器。这种输出方式，可任何时候取力，但只是部分动力输出，多用于搅拌车上，还有自由轮动力输出和传动轴上动力输出的取力装置。

一、下面消防车厂家为大家讲解消防车专用夹心取力器的安装和使用注意事项

消防车取力器的安装步骤

1.拆下变速箱

 从变速箱上拆下原车一轴从变速箱上拆下离合器壳体，并把拆下的螺钉及双头螺栓收好备用。从变速箱上拆下一轴轴承盖。取下一轴轴承锁紧螺母（左旋螺纹）。悄悄敲击一轴使一轴轴承松动，取下一轴轴承。先从一轴上取下齿轮隔套，再取下一轴齿轮内的止动环。向外拔一轴，使一轴脱离一轴齿轮。

2.把取力器的短一轴装入变速箱

把短一轴（取力器附件）装入一轴齿轮的内花键内，要使一轴齿轮内侧的开口环环槽彻底露出来。把拆下来的止动环装入一轴齿轮孔内。把拆下来的齿轮隔套装在短一轴上与止动环靠紧。装入轴承，把止动环装在轴承（取力器附件）上，并一同装入短一轴上。把止动垫圈及圆螺母（取力器附件）装在短一轴上，确保圆螺母并紧牢靠。

3.将夹心取力器装在变速箱上

清理洁净变速箱结合面上的杂物。往变速箱结合面上均匀的涂上密封胶（留意：要涂改平坦）。将取力器附件中的纸垫装在变速箱结合面上（留意：要装正）。取下取力器上六根M18*2.5螺钉，拆下衔接板。用取力器附件中的六根M16*40四根M12*40螺钉及弹垫将衔接板装在变速箱上（留意：螺纹一定要涂罗纹紧固剂）。将从取力器中拆下来的纸垫装在衔接板上（留意：要涂改密封胶，装平坦）从取力器上拆下来的六根M18*2.5螺钉及弹垫把取力器与衔接板衔接起来。

4.装置离合器壳体

用开端从离合器壳体上拆下来的双头螺栓、螺钉、螺母及垫片把离合器壳体装在取力器上（留意：螺钉要拧紧牢靠）。

二、消防车取力器使用注意事项

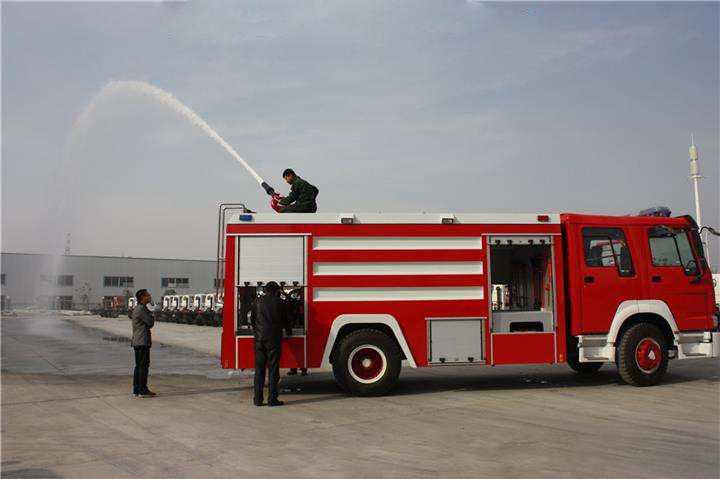

消防车试水

取力器挂档时必须行踩下离合器中止3-5秒，使一轴转速降到100r/min以下，以便齿轮顺畅啮合，防止打齿，可随时脱开。取力器内加注与变速箱相同牌号的润滑油，加油至油从旁边面的油位孔溢出停止。整车出厂和时评有给取力器加足润滑油，特别是出厂地与用户运用地路程比较悠远（超越500千米）的情况下（取力器正处于磨合期），加油要比夹心取力器规则的同位高出30mm左右，正常运用的情况下请按取器规则的油位加油。这样才干确保取力器的正常作业。冬季，较冰冷的当地，停车不用时，应放掉取器冷却管中的残留水液，避免冻裂冷却水管，形成润滑油污染，损坏取力器。
